तीन मुख्यब्लो मोल्डिंग मशीनों के प्रकारएक्सट्रूज़न ब्लो मोल्डिंग (ईबीएम), इंजेक्शन ब्लो मोल्डिंग (आईबीएम), और इंजेक्शन स्ट्रेच ब्लो मोल्डिंग (आईएसबीएम) हैं। ईबीएम व्यापक रेंज को कवर करता है - छोटी बोतलों से लेकर 2000-लीटर टैंक तक - और छोटे भागों के लिए निरंतर मशीनों और बड़े भागों के लिए संचायक मशीनों में विभाजित होता है। आईबीएम सटीक गर्दन वाली छोटी बोतलें बनाता है। आईएसबीएम स्पष्ट पीईटी बोतलें बनाता है। आपका उत्पाद प्रकार तय करता है. इसे नीचे दी गई तालिका में खोजें.
प्रत्येक खोखला प्लास्टिक उत्पाद तीन मशीन परिवारों में से एक से आता है। सही चुनें, और आपकी लाइन वर्षों तक कमज़ोर बनी रहेगी। गलत को चुनें, और कोई भी सेटिंग आपको नहीं बचाएगी।
खरीदार अक्सर हफ्तों के भ्रमित करने वाले शोध के बाद हम तक पहुंचते हैं। अधिकांश लेख तीन प्रकारों को सूचीबद्ध करते हैं, प्रत्येक का दो वाक्यों में वर्णन करते हैं, और रुक जाते हैं। कोई भी उप-प्रकारों की व्याख्या नहीं करता है - और बड़े कंटेनरों के लिए, उप-प्रकार ही वास्तविक निर्णय है।
यह मार्गदर्शिका उसे ठीक करती है. हम एक्सट्रूज़न ब्लो मोल्डिंग मशीनें बनाते हैं, इसलिए हम उस परिवार को अंदर से जानते हैं। अन्य दो प्रकारों के लिए, हम आपको बताते हैं कि वे क्या अच्छा करते हैं और कब कहीं और देखना है - जिसमें हमसे दूर भी शामिल है।
एक नज़र में तीन मुख्य प्रकार
| ईबीएम | आईबीएम | आई एस बी एम | |
|---|---|---|---|
| यह काम किस प्रकार करता है | एक ट्यूब (पैरिसन) निकालता है, उसे एक सांचे में फुलाता है | एक प्रीफॉर्म इंजेक्ट करता है, फिर उसे उड़ा देता है | एक पीईटी प्रीफॉर्म इंजेक्ट करता है, उसे खींचता है और उड़ा देता है |
| आकार सीमा | सबसे चौड़ा - छोटी बोतलों से लेकर 2000 एल टैंक तक | छोटा - आम तौर पर 1 लीटर से कम | छोटी से मध्यम - पानी और पेय की बोतलें |
| हस्ताक्षर शक्ति | बड़े हिस्से, हैंडल, बहु-परत दीवारें | सटीक गर्दनें, कोई ट्रिम स्क्रैप नहीं | साफ़, मजबूत, हल्की पीईटी बोतलें |
| विशिष्ट सामग्री | एचडीपीई, पीपी, पीवीसी, एचएमडब्ल्यूएचडीपीई | एचडीपीई, पीपी, पीएस | पालतू |
| विशिष्ट उत्पाद | जेरी डिब्बे, ड्रम, आईबीसी टैंक, ईंधन टैंक, खिलौने | गोली की बोतलें, कॉस्मेटिक जार, ड्रॉपर | पानी, सोडा, जूस, खाद्य तेल की बोतलें |
एक्सट्रूज़न ब्लो मोल्डिंग (ईबीएम)
एक एक्सट्रूज़न ब्लो मोल्डिंग मशीन प्लास्टिक को पिघलाती है, इसे एक खोखली ट्यूब जिसे पैरिसन कहा जाता है, के माध्यम से धकेलती है, फिर ट्यूब के चारों ओर एक मोल्ड को बंद कर देती है और इसे हवा से फुला देती है। प्लास्टिक सांचे का आकार लेता है, ठंडा होता है और बाहर निकल जाता है।
ईबीएम अन्य दो प्रकारों की तुलना में अधिक उत्पादों को कवर करता है। यह हैंडल (जैरी कैन पर अंतर्निर्मित प्रकार), बहु-परत वाली दीवारों और उन आकारों को संभालता है जिन तक कोई अन्य प्रक्रिया नहीं पहुंचती है। यह तुलनीय भागों के लिए तीनों में से सबसे सस्ता टूलींग भी चलाता है।
परिवार दो शाखाओं में विभाजित हो जाता है, और यह विभाजन अधिकांश खरीदारों के एहसास से कहीं अधिक मायने रखता है। हमने अपने में गहराई से उनकी तुलना कीसंचायक बनाम सतत गाइड- यह रहा लघु संस्करण।
निरंतर बाहर निकालना मशीनें
निरंतर मशीनें पैरिसन को बिना रुके बाहर निकालती हैं, और सांचे उसे पकड़ने के लिए अंदर चले जाते हैं। वे उच्च मात्रा में छोटे कंटेनरों में उत्कृष्टता प्राप्त करते हैं - बोतलें, दैनिक-रासायनिक पैकेजिंग, लगभग 15 लीटर तक के जेरी डिब्बे।
हमारी रेंज में दो बिल्ड मौजूद हैं। मोल्ड-मूविंग मशीनें 40 से 165 केएन तक क्लैंपिंग के साथ 2-15 एल संभालती हैं। कर्व्ड-आर्म मशीनें 5-30 एल भागों के लिए गति और 1-6 परत सह-एक्सट्रूज़न जोड़ती हैं। ब्राउज़ करेंनिरंतर मशीन रेंजपूरी लाइनअप के लिए.
संचायक (भंडारण प्रमुख) मशीनें
संचायक मशीनें भंडारण सिलेंडर में पिघले हुए पदार्थ का पूरा चार्ज एकत्र करती हैं, फिर इसे एक तेज शॉट में बुझा देती हैं। गुरुत्वाकर्षण के फैलने और उसे पतला करने से पहले वह गति एक बड़ा परिक्षेत्र बनाती है। बड़े हिस्से के पास कोई दूसरा रास्ता नहीं है.

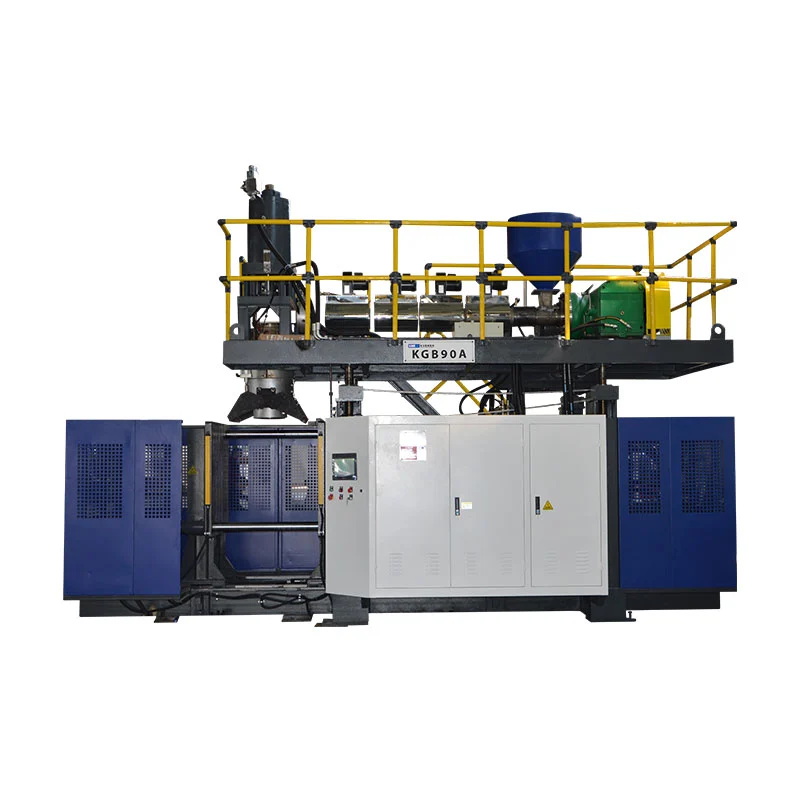

वास्तविक संख्याएँ पैमाना दर्शाती हैं। हमाराकेजीबी80ए215 kN क्लैम्पिंग और 5 L संचायक के साथ 30 L ड्रम बनाता है। तीन सिलेंडर वालाKGS1000L-आईबीसी1000 केएन क्लैंपिंग और ट्विन 100 मिमी स्क्रू के साथ 1000 एल आईबीसी टैंक बनाता है।संचायक सीमा2000 एल कंटेनर और 1800 केएन पर सबसे ऊपर।
इंजेक्शन ब्लो मोल्डिंग (आईबीएम)
एक इंजेक्शन ब्लो मोल्डिंग मशीन एक मशीन पर दो चरणों में काम करती है। सबसे पहले, यह एक तैयार गर्दन के साथ एक ठोस प्रीफॉर्म को इंजेक्शन-मोल्ड करता है। फिर यह गर्म प्रीफॉर्म को ब्लो स्टेशन में स्थानांतरित करता है और शरीर को फुलाता है।
भुगतान सटीक है. गर्दन इंजेक्शन-मोल्ड से बाहर आती है, इसलिए धागे और सीलिंग सतहें हर शॉट में सटीक आयामों पर पहुंचती हैं। आईबीएम कोई पिंच-ऑफ स्क्रैप भी नहीं बनाता है, क्योंकि कुछ भी काटा नहीं जाता है।
व्यापार बंद आकार है. आईबीएम छोटे कंटेनरों के लिए उपयुक्त है, आमतौर पर एक लीटर से कम - गोली की बोतलें, कॉस्मेटिक जार, ड्रॉपर बोतलें। हैंडल या वास्तविक वॉल्यूम वाली किसी भी चीज़ के लिए, ईबीएम कार्यभार संभाल लेता है। किंगल ईबीएम पर केंद्रित है; यदि आपका उत्पाद 100 मिलीलीटर फार्मा बोतल है, तो आईबीएम विशेषज्ञ आपको बेहतर सेवा प्रदान करता है, और हम ऐसा कहेंगे।
इंजेक्शन स्ट्रेच ब्लो मोल्डिंग (आईएसबीएम)
एक इंजेक्शन स्ट्रेच ब्लो मोल्डिंग मशीन आपके द्वारा पीने वाली स्पष्ट पीईटी बोतलें बनाती है। यह एक पीईटी प्रीफॉर्म को गर्म करता है, इसे एक रॉड के साथ लंबाई में खींचता है, और साथ ही इसे बाहर की ओर उड़ा देता है। वह दो-दिशा वाला खिंचाव पॉलिमर श्रृंखलाओं को संरेखित करता है।
संरेखण जादू है. यह पीईटी को इसकी कांच जैसी स्पष्टता, इसकी ताकत और इसका हल्का वजन देता है - एक सोडा की बोतल कुछ दर्जन ग्राम के दबाव वाले कार्बोनेशन से बच जाती है।
आईएसबीएम दो सेटअपों में चलता है। सिंगल-स्टेज मशीनें एक मशीन में प्रीफॉर्म को ढालती और उड़ाती हैं, जो छोटे रन और कस्टम आकार के अनुरूप होती है। दो चरण वाली लाइनें अलग से प्रीफॉर्म खरीदती हैं या ढालती हैं और उन्हें उच्च गति से उड़ाती हैं - बड़े पैमाने पर पेय उत्पादन के लिए मानक। पीईटी पेय पदार्थ का काम यहां रहता है, ईबीएम में नहीं।
आपका उत्पाद किस प्रकार की मशीन बनाती है?
पाठक किसी उत्पाद के साथ आते हैं, प्रक्रिया के साथ नहीं। तो मेज पलटो. बाईं ओर अपना उत्पाद ढूंढें और दाईं ओर अपनी मशीन का प्रकार पढ़ें।
| आपका उत्पाद | मशीन का प्रकार | क्यों |
|---|---|---|
| पीईटी पानी/सोडा की बोतल | आई एस बी एम | खिंचाव पीईटी को स्पष्टता और मजबूती देता है |
| गोली की बोतल, कॉस्मेटिक जार | आईबीएम | सटीक गर्दन, कोई ट्रिम स्क्रैप नहीं |
| डिटर्जेंट/शैंपू की बोतल | ईबीएम - निरंतर | तेज़ साइकिल, हैंडल, रंग, दृश्य धारियाँ |
| जैरी कैन (1-15 लीटर) | ईबीएम - निरंतर | अंतर्निर्मित हैंडल, उच्च आउटपुट |
| रासायनिक ड्रम (30-250 लीटर) | ईबीएम - संचायक | भारी पैरिसन को एक संग्रहित शॉट की आवश्यकता होती है |
| IBC टैंक (1000 L) | ईबीएम - संचायक, 3-सिलेंडर | इतनी बड़ी जेल तक जाने का एकमात्र रास्ता |
| ऑटोमोटिव ईंधन टैंक | ईबीएम - संचायक, बहु-परत | छह परत वाली दीवार ईंधन वाष्प को रोकती है |
| पानी की टंकी, कश्ती, सड़क अवरोध | ईबीएम - संचायक | हमारा देखेंझटका बनाम घूर्णी मोल्डिंगतुलना |
इन सबके ऊपर एक और कांटा बैठता है। यदि आपका हिस्सा खोखला होने के बजाय ठोस हो सकता है, तो हमारा पढ़ेंब्लो मोल्डिंग बनाम इंजेक्शन मोल्डिंगपहले मार्गदर्शन करें.
प्रकार के अनुसार विचार खरीदना
मशीन का प्रकार आपके निवेश का आकार निर्धारित करता है, न कि केवल प्रक्रिया। क्रय प्रबंधकों को किसी भी ब्लो मोल्डिंग मशीन निर्माता से कोटेशन का अनुरोध करने से पहले चार कारकों पर विचार करना चाहिए।
मूल्य संरचना.ईबीएम के भीतर, कंटेनर आकार, क्लैंपिंग बल, स्टेशन गिनती और परत गिनती के साथ मूल्य पैमाने। एक बोतल मशीन और एक IBC लाइन परिमाण के क्रम से भिन्न होती है। कोई भी ईमानदार आपूर्तिकर्ता आपका हिस्सा देखने से पहले कीमत नहीं बताता - लागत मशीन मॉडल और उत्पादन आवश्यकताओं पर निर्भर करती है।
ऊर्जा की खपत।मशीन के आकार के साथ ऊर्जा पैमाने। हमारी सूची वास्तविक औसत सूचीबद्ध करती है: 2 एल मशीन पर 12-18 किलोवाट, 30 एल केजीबी80ए पर 27-37 किलोवाट, आईबीसी लाइन पर 110-150 किलोवाट। प्रत्येक आपूर्तिकर्ता से एक ही आंकड़ा पूछें, फिर प्रति तैयार हिस्से में ऊर्जा की तुलना करें, प्रति घंटे नहीं।
लीड समय और बिक्री के बाद.बड़ी कस्टम मशीनों को बनाने में मानक बोतल मशीनों की तुलना में अधिक समय लगता है। पूछें कि मशीन कौन स्थापित करता है, आपके ऑपरेटरों को कौन प्रशिक्षित करता है, और आपके देश में स्पेयर पार्ट्स कितनी तेजी से भेजे जाते हैं। बिना समर्थन वाली मशीन नेमप्लेट के साथ भविष्य की समस्या है।
आपूर्तिकर्ता गहराई.पूछें कि निर्माता कितने इंजीनियरों को नियुक्त करता है और मशीन के अंदर कौन से घटक ब्रांड बैठते हैं। किंगल मित्सुबिशी पीएलसी, एमओओजी सर्वो कंट्रोल और ओमरॉन और श्नाइडर इलेक्ट्रिक्स के साथ निर्माण करता है और उन्हें खुले तौर पर सूचीबद्ध करता है। एक आपूर्तिकर्ता जो घटक शीट छुपाता है उसके पास एक कारण है।
तीन गलतियाँ जो पहली बार खरीदने वाले करते हैं
उत्पाद के बजाय कीमत के आधार पर प्रकार का चयन करना।गलत प्रकार की एक सस्ती मशीन शून्य बिक्री योग्य हिस्से बनाती है। सबसे पहले टाइप को लॉक करें. दूसरा, कीमत पर बातचीत करें।
ईबीएम उप-प्रकार को अनदेखा करना।"एक्सट्रूज़न मशीन" कोई विशिष्टता नहीं है। एक सतत मशीन 60 एल ड्रम नहीं बना सकती है, और एक बड़े आकार का संचायक बोतलों पर ऊर्जा बर्बाद करता है। हमारापाँच-चरणीय चयन मार्गदर्शिकासाइज़िंग गणित पर चलता है।
दोष वार्तालाप को छोड़ना.प्रत्येक प्रकार अपने तरीके से विफल होता है, और मशीन का विवरण यह तय करता है कि कितनी बार। अंडरसाइज्ड क्लैम्पिंग हर शॉट पर फ्लैश लाती है। हस्ताक्षर करने से पहले हमारी दोष निवारण मार्गदर्शिका पढ़ें, और अपने आपूर्तिकर्ता से पूछें कि मशीन प्रत्येक विफलता को कैसे रोकती है।
अक्सर पूछे जाने वाले प्रश्नों
ब्लो मोल्डिंग मशीनों के मुख्य प्रकार क्या हैं?
ब्लो मोल्डिंग मशीनों के तीन मुख्य प्रकार हैं एक्सट्रूज़न ब्लो मोल्डिंग (ईबीएम), इंजेक्शन ब्लो मोल्डिंग (आईबीएम), और इंजेक्शन स्ट्रेच ब्लो मोल्डिंग (आईएसबीएम)। ईबीएम व्यापक उत्पाद श्रृंखला को कवर करता है और छोटे कंटेनरों के लिए निरंतर मशीनों और ड्रम और आईबीसी टैंक जैसे बड़े हिस्सों के लिए संचायक मशीनों में विभाजित होता है। आईबीएम सटीक गर्दन वाली छोटी बोतलें बनाता है। आईएसबीएम स्पष्ट पीईटी बोतलें बनाता है।
एक्सट्रूज़न और इंजेक्शन ब्लो मोल्डिंग के बीच क्या अंतर है?
एक्सट्रूज़न ब्लो मोल्डिंग पिघले हुए प्लास्टिक की एक खोखली ट्यूब बनाती है, फिर इसे एक सांचे के अंदर फुलाती है। इंजेक्शन ब्लो मोल्डिंग पहले इंजेक्शन-एक तैयार गर्दन के साथ एक ठोस प्रीफॉर्म को ढालता है, फिर प्रीफॉर्म को उसके अंतिम आकार में उड़ा देता है। ईबीएम बोतलों से लेकर 2000-लीटर टैंकों तक सबसे विस्तृत आकार सीमा को संभालता है। आईबीएम उन छोटी बोतलों के लिए उपयुक्त है जिनके गर्दन के सटीक आयाम की आवश्यकता होती है, जैसे फार्मास्युटिकल कंटेनर।
ड्रम और आईबीसी टैंक जैसे बड़े कंटेनरों के लिए कौन सी ब्लो मोल्डिंग मशीन का प्रकार सबसे अच्छा है?
संचायक (स्टोरेज हेड) एक्सट्रूज़न ब्लो मोल्डिंग मशीनें बड़े कंटेनर बनाती हैं। संचायक पिघल के पूरे चार्ज को संग्रहीत करता है, फिर इसे तेजी से निकालता है - इससे पहले कि भारी सामान अपने वजन के नीचे खिंच जाए और पतला हो जाए। किंगल की संचायक रेंज 20-लीटर मशीनों से लेकर 1000-लीटर IBC टैंकों और 2000-लीटर कंटेनरों के लिए तीन-सिलेंडर सिस्टम तक चलती है।
किस प्रकार की ब्लो मोल्डिंग मशीन पीईटी पानी की बोतलें बनाती है?
इंजेक्शन स्ट्रेच ब्लो मोल्डिंग (आईएसबीएम) मशीनें स्पष्ट पीईटी पानी और पेय की बोतलें बनाती हैं। यह प्रक्रिया गर्म प्रीफॉर्म को उड़ाते समय लंबाई में खींचती है, जो पॉलिमर को संरेखित करती है और पीईटी को इसकी स्पष्टता और ताकत देती है। दो-चरण आईएसबीएम, जहां प्रीफॉर्म को अलग से ढाला जाता है और बाद में उड़ाया जाता है, उच्च मात्रा वाले पेय उत्पादन पर हावी है।
ब्लो मोल्डिंग मशीन की कीमत क्या है?
लागत मशीन के प्रकार और विशिष्टता पर निर्भर करती है। एक्सट्रूज़न ब्लो मोल्डिंग के भीतर, कंटेनर आकार, क्लैंपिंग बल, स्टेशन गिनती, परत गिनती और मशीन के चारों ओर स्वचालन के साथ मूल्य पैमाने। एक छोटी बोतल मशीन और 1000-लीटर IBC लाइन परिमाण के क्रम से भिन्न होती है। वास्तविक संख्या तक पहुंचने का सबसे तेज़ मार्ग आपके हिस्से की मात्रा, सामग्री, दीवार की मोटाई और लक्ष्य आउटपुट के आधार पर एक निर्दिष्ट उद्धरण है।
अपने उत्पाद के बारे में जानते हैं, मशीन के बारे में निश्चित नहीं हैं?
यदि आप अपनी उत्पादन लाइन के लिए ब्लो मोल्डिंग मशीन का मूल्यांकन कर रहे हैं, तो हमारी इंजीनियरिंग टीम आपके उत्पाद के आकार, सामग्री और उत्पादन लक्ष्यों के आधार पर सही प्रकार और कॉन्फ़िगरेशन की पुष्टि करने में आपकी सहायता कर सकती है। भाग का विवरण भेजें और हम एक निर्दिष्ट अनुशंसा के साथ जवाब देंगे - जिसमें एक ईमानदार रेफरल भी शामिल है यदि आपका उत्पाद ऐसी मशीन पर है जिसे हम नहीं बनाते हैं। 2002 से एक्सट्रूज़न ब्लो मोल्डिंग मशीनों का निर्माण, टीम में 15 इंजीनियरों के साथ।
पूछें कि कौन सी मशीन आपके उत्पाद में फिट बैठती है →तीन प्रकार, एक नियम: उत्पाद मशीन चुनता है। पीईटी बोतलें आईएसबीएम में जाती हैं। सटीक छोटी गर्दनें आईबीएम के पास जाती हैं। बाकी सब कुछ - शैंपू की बोतलों से लेकर 2000-लीटर टैंक तक - एक्सट्रूज़न ब्लो मोल्डिंग से संबंधित है, जिसे बीच में विभाजित किया गया हैनिरंतरऔरबिजली संचयक यंत्रमशीनें. लुकअप तालिका में अपना उत्पाद ढूंढें, फिर मशीन को आकार देंचयन मार्गदर्शिका.
