एक्सट्रूज़न ब्लो मोल्डिंग दोष और समस्या निवारण: कारण, जांच और सुधारात्मक कार्रवाइयां

चार-परत डायग्नोस्टिक वर्कफ़्लो से प्रारंभ करें

संभावित कारणों की एक सूची उपयोगी है, लेकिन यह यादृच्छिक समायोजन को भी प्रोत्साहित कर सकती है। एक बेहतर अनुक्रम प्रक्रिया के माध्यम से समाप्त भाग से गलती को कम करता है। राल आपूर्तिकर्ता मार्गदर्शन करता हैLyondellBasell, फॉर्मोसा प्लास्टिकऔरटेक्नोर एपेक्ससभी दर्शाते हैं कि एक लक्षण के कई प्रक्रिया, सामग्री और टूलींग कारण हो सकते हैं।

नुस्खा छूने से पहले चार प्रश्न पूछें

1. क्या दोष स्थानीय या वैश्विक है?एक पक्ष डाई सेंटरिंग, मोल्ड एलाइनमेंट, कूलिंग असंतुलन या स्थानीयकृत वेंटिंग का सुझाव देता है। प्रत्येक गुहा या प्रत्येक भाग एक साझा सामग्री, तापमान, दबाव, उपयोगिता या अनुक्रम मुद्दे का सुझाव देता है।
2. क्या यह दोहराने योग्य या रुक-रुक कर होने वाला है?प्रत्येक चक्र में एक ही स्थिति में एक दोष ज्यामिति, टूलींग या एक सिंक्रनाइज़ प्रक्रिया घटना की ओर इशारा करता है। एक चलती हुई खराबी अक्सर अस्थिर एक्सट्रूज़न, संदूषण, उपयोगिताओं, सेंसर फीडबैक या शॉट भिन्नता की ओर इशारा करती है।
3. इसके प्रकट होने से तुरंत पहले क्या बदल गया?सामग्री लॉट, रीग्राइंड प्रतिशत, रंग, रेसिपी संशोधन, मोल्ड सेवा, हीटर की मरम्मत, पानी सर्किट, हवा की मांग, शिफ्ट हैंडओवर और स्टार्ट-अप स्थिति की जांच करें।
4. क्या माप दृश्य निर्णय से सहमत है?एक कंटेनर स्वीकार्य दिख सकता है जबकि न्यूनतम दीवार, वजन, गर्दन का आयाम, रिसाव प्रदर्शन या शीर्ष भार अनुमोदित आवश्यकता से बाहर चला गया हो।

एक्सट्रूज़न ब्लो मोल्डिंग दोष समस्या निवारण मैट्रिक्स

इस तालिका का उपयोग पहली जांच के मार्ग के रूप में करें, न कि सार्वभौमिक सेटिंग शीट के रूप में। राल ग्रेड, भाग ज्यामिति, डाई हेड, मोल्ड, मशीन प्रकार और गुणवत्ता विनिर्देश सही ऑपरेटिंग विंडो निर्धारित करते हैं।

सामग्री और पिघले दोष: मशीन से पहले लॉट का पालन करें

जब रेज़िन, मास्टरबैच या रीग्राइंड परिवर्तन के बाद कोई दोष शुरू होता है, तो उपकरण को समायोजित करने से पहले लेबल और नमूने सुरक्षित रखें। रेज़िन ग्रेड, लॉट, रंग अनुपात, रिग्राइंड स्रोत, ग्राइंडर स्क्रीन, भंडारण की स्थिति और परिवर्तन का समय रिकॉर्ड करें। दूषित मिश्रण से काले धब्बे, धारियाँ, बुलबुले, डाई लाइन, ख़राब वेल्ड और अस्थिर एक्सट्रूज़न बन सकता है। एक समायोजन उन सभी को ठीक नहीं कर सकता।

सभी सामग्रियों में नमी समान नहीं है। यह मानने के बजाय कि प्रत्येक ब्लो मोल्डिंग रेजिन को समान उपचार की आवश्यकता है, रेज़िन आपूर्तिकर्ता की हैंडलिंग और सुखाने की आवश्यकताओं का पालन करें। ठंडी सामग्री पर या फ़ीड क्षेत्र में संघनन तब भी समस्या पैदा कर सकता है, भले ही पॉलिमर सामान्य रूप से सूखा न हो। LyondellBasell समस्या निवारण मार्गदर्शिका बुलबुले और दीवार दोषों के संभावित कारणों के बीच संक्षेपण और पिघल गैर-एकरूपता की पहचान करती है।

काले धब्बे, धुआं और जली हुई सामग्री

पहले यह निर्धारित करें कि क्या दोष एक प्रवाह पथ पर तय किया गया है या यादृच्छिक रूप से वितरित किया गया है। एक निश्चित रेखा डाई/हेड स्थान का संकेत दे सकती है। बेतरतीब धब्बे किसी मृत क्षेत्र से निकलने वाले दूषित राल, पुनः पीसने या ख़राब सामग्री का अनुसरण कर सकते हैं। लंबे स्टॉप, उच्च तापमान एक्सपोज़र, स्टार्ट-अप और शटडाउन रिकॉर्ड की समीक्षा करें, फिर मशीन- और राल-अनुमोदित शुद्धिकरण विधि का उपयोग करें। किसी अस्वीकृत उपकरण से सटीक डाई सतहों को न खुरचें।

रंग की धारियाँ और असंगत सम्मिश्रण

जांचें कि क्या स्ट्रीक सामग्री परिवर्तन, कम थोक घनत्व रिग्राइंड, फीडर रुकावट या निश्चित डाई स्थिति का अनुसरण करती है। मिश्रण ऊर्जा बढ़ाने से पहले खुराक और मिश्रण रिकॉर्ड का निरीक्षण करें। अधिक पिछला दबाव कुछ प्रक्रियाओं में मिश्रण में सुधार कर सकता है, लेकिन यह कतरनी गर्मी और निवास समय भी जोड़ सकता है। सही प्रतिक्रिया एक्सट्रूडर, रेजिन और स्थापित प्रक्रिया विंडो पर निर्भर करती है।

पेरिसन दोष और असमान दीवार की मोटाई

साँचा बंद होने से पहले ही परिसन बदल रहा है। टूलींग से बाहर निकलने पर डाई स्वेल का आकार बढ़ जाता है; गुरुत्वाकर्षण और कम पिघलने की शक्ति इसे नीचे की ओर खींच सकती है; परिधि के चारों ओर तापमान और प्रवाह भिन्न हो सकते हैं। 2025 ओपन-एक्सेस अध्ययनएक्सट्रूज़न प्रक्रिया डेटा का उपयोग करके पेरिसन गठनसूजन, गिरावट और तापमान वितरण को भी महत्वपूर्ण कारकों के रूप में मानता है। यही कारण है कि एक तैयार दीवार का नक्शा एकल औसत मोटाई की तुलना में अधिक उपयोगी है।

जब दीवार एक तरफ से पतली हो

कई लगातार भागों पर समान परिधीय स्थिति को मापें। यदि पतला भाग सांचे के सापेक्ष स्थिर रहता है, तो डाई सेंटरिंग, सांचे की स्थिति, स्थानीय शीतलन और प्रारंभिक पैरिसन संपर्क का निरीक्षण करें। यदि यह घूमता है या चलता है, तो एक्सट्रूज़न स्थिरता, सामग्री स्थिरता और प्रतिक्रिया की जांच करें। किसी जटिल प्रोफ़ाइल के साथ यांत्रिक ग़लत संरेखण की भरपाई न करें जब तक कि भौतिक कारण को ख़ारिज न कर दिया गया हो।

जब कोई कोना, कंधा, हैंडल या निचला भाग पतला हो

ये विशेषताएँ एक सीधी दीवार की तुलना में पेरिसन को अधिक फैलाती हैं। पुष्टि करें कि मोल्ड बंद होने पर पैरिसन सही लंबाई और स्थिति तक पहुँच जाता है। फिर प्रोग्राम किए गए मोटे अनुभाग को मांग वाले फीचर के साथ संरेखित करें। किन्गल कापेरिसन प्रोग्रामिंग और दीवार-मोटाई गाइडप्रोफ़ाइल स्थिति, स्थानीय उद्घाटन और समग्र पैमाने को अधिक विस्तार से समझाता है।

जब मोटाई चक्र दर चक्र बदलती रहती है

किसी अस्थिर प्रक्रिया के लिए प्रोफ़ाइल पहला सुधार नहीं है। वास्तविक तापमान, एक्सट्रूज़न आउटपुट, संचायक शॉट या स्थिति जहां लागू हो, पैरिसन लंबाई, हाइड्रोलिक व्यवहार और डाई-गैप कमांड/फीडबैक की तुलना करें। कई बिंदुओं को संपादित करने से पहले प्रक्रिया को स्थिर करें। स्वीकृत नुस्खा को संरक्षित संशोधन के रूप में सहेजें ताकि टीम असफल परिवर्तन को उलट सके।

फ्लैश, पिंच-ऑफ विफलताएं और लीक होने वाले हिस्से

फ्लैश ढली हुई गुहा के बाहर की सामग्री है, आमतौर पर बिदाई रेखा, गर्दन और निचली चुटकी के आसपास। कुछ फ़्लैश एक्सट्रूज़न ब्लो मोल्डिंग में अंतर्निहित होते हैं और इन्हें डाउनस्ट्रीम में हटा दिया जाता है। दोष अत्यधिक, असममित या अस्थिर फ़्लैश है जो ट्रिमिंग, वेल्ड गुणवत्ता, वजन, समापन या चक्र विश्वसनीयता को प्रभावित करता है।

सबूत के तौर पर फ्लैश पैटर्न पढ़ें

• हर जगह फ्लैश:भाग के वजन, पैरिसन आकार, मोल्ड-क्लोज पूर्णता और क्लैंप स्थिति की तुलना करें।
• एक तरफ फ़्लैश:मोल्ड संरेखण, समानता, टूलींग की स्थिति और पैरिसन प्लेसमेंट का निरीक्षण करें।
• फ़्लैश समय के साथ गाढ़ा होता जाता है:थर्मल ड्रिफ्ट, शॉट/आउटपुट ड्रिफ्ट, घिसाव और हाइड्रोलिक स्थिति की समीक्षा करें।
• ट्रिमिंग के दौरान फ्लैश वेल्ड को फाड़ देता है:तापमान बदलने से पहले पिंच-ऑफ ज्योमेट्री, घिसाव, बंद करने और ट्रिम प्रक्रिया का निरीक्षण करें।

एक पतला वेल्ड, एक फटा हुआ वेल्ड और एक कटा हुआ वेल्ड अलग-अलग विफलता मोड हैं। ल्योंडेलबेसेल की मार्गदर्शिका इन छोटी-मोटी समस्याओं को अलग करती है क्योंकि संभावित उपाय विपरीत दिशाओं की ओर इशारा कर सकते हैं। विफल नमूने के साथ फ़्लैश को तब तक जोड़े रखें जब तक कि विफलता के मूल का दस्तावेजीकरण न हो जाए।

गठन चरण में एक रिसाव का पता लगाएं

परीक्षक से रिसाव स्थान को चिह्नित करें, फिर यदि गुणवत्ता प्रक्रिया इसकी अनुमति देती है तो भाग को विभाजित करें। निचले वेल्ड में एक रिसाव टीम को पिंच-ऑफ, सामग्री प्लेसमेंट और कूलिंग की ओर ले जाता है। शरीर में एक पिनहोल बुलबुले, संदूषण, डाई लाइन या स्थानीय पतली दीवार की ओर जाता है। गर्दन के रिसाव में फ़िनिश गठन, ट्रिमिंग, सम्मिलित स्थिति या परीक्षण स्थिरता शामिल हो सकती है। मोल्डिंग प्रक्रिया को बदलने से पहले एक ज्ञात संदर्भ के साथ रिसाव परीक्षक को सत्यापित करें।

सतह दोष: पैरिसन को साँचे से अलग करें

संरक्षित क्षेत्र के बाहर से मुक्त परिक्षेत्र का सुरक्षित रूप से निरीक्षण करें। यदि मोल्ड बंद होने से पहले ही कोई रेखा या खुरदरापन मौजूद है, तो सामग्री की जांच करें, स्थिरता और मरने की स्थिति को पिघलाएं। यदि पेरिसन स्वीकार्य दिखता है, लेकिन तैयार सतह सुस्त है, गड्ढेदार है या विवरण का अभाव है, तो मोल्ड की सतह, वेंट, ब्लोइंग, तापमान और संक्षेपण का निरीक्षण करें।

संतरे का छिलका और खुरदुरी सतह

संभावित परतों में रफ पैरिसन प्रवाह, खराब मोल्ड वेंटिंग, कम या प्रतिबंधित वायु वितरण, ब्लो पिन के आसपास रिसाव, ठंडा पैरिसन या क्षतिग्रस्त मोल्ड सतह शामिल हैं। झटका लगने की घटना के दौरान मशीन पर दबाव की जाँच करें; फैक्ट्री में कहीं और कंप्रेसर डिस्प्ले यह साबित नहीं करता है कि दबाव और प्रवाह आवश्यक समय पर मोल्ड तक पहुंचता है। किन्गल काउपयोगिता योजना मार्गदर्शिकासंयंत्र आपूर्ति से मशीन कनेक्शन तक हवा और शीतलन पथ को कवर करता है।

डाई लाइनें और निश्चित धारियाँ

भाग के चारों ओर लकीर की स्थिति को चिह्नित करें और इसकी तुलना पैरिसन से करें। यदि यह स्थिर रहता है, तो सही शटडाउन और अलगाव के बाद संबंधित प्रवाह पथ का निरीक्षण करें। डाई लिप पर एक खरोंच प्रत्येक चक्र पर पुनरुत्पादित हो सकता है। संदूषण या ख़राब रेज़िन भी सिर में जमा हो सकता है और रुक-रुक कर निकल सकता है। सफाई में सटीक सतहों की रक्षा होनी चाहिए और आपूर्ति की गई प्रक्रिया का पालन करना चाहिए।

शीतलन दोष, वारपेज और आयामी बहाव

वारपेज अक्सर इजेक्शन के बाद ही दिखाई देता है। मोल्ड खुलने के तुरंत बाद, ट्रिमिंग के बाद और निर्दिष्ट कंडीशनिंग समय के बाद भाग की तुलना करें। एक घुमावदार तल, अंडाकार गर्दन या आयामी बहाव अपर्याप्त शीतलन, असमान गुहा तापमान, एक अवरुद्ध जल चैनल, उच्च पिघल गर्मी, प्रारंभिक हैंडलिंग या असमान दीवार वितरण का परिणाम हो सकता है।

प्रभावित मोल्ड सर्किट के लिए आपूर्ति और रिटर्न तापमान, दबाव और - जब उपकरण उपलब्ध हो - प्रवाह रिकॉर्ड करें। स्पर्श एक विश्वसनीय तापमान माप नहीं है और किसी प्रतिबंधित चैनल को प्रकट नहीं करता है। यदि संयंत्र की आपूर्ति स्थिर रहने के दौरान भाग का एक पक्ष बदलता है, तो स्थानीय मैनिफोल्ड, कनेक्शन, चैनल और मोल्ड की स्थिति की जांच करें।

प्रक्रिया समायोजन से पहले मशीन, एचएमआई और उपयोगिता जांच

एचएमआई अनुरोध, फीडबैक, अनुक्रम स्थिति और अलार्म दिखाता है। यह साबित नहीं होता है कि वाल्व चला गया, हवा ब्लो पिन तक पहुंच गई या पानी एक सांचे से बह गया। एक सेट मान और उसके वास्तविक मान को एक जोड़ी के रूप में पढ़ें, फिर स्क्रीन की तुलना भौतिक परिणाम से करें।

उपयोगकिंगल एचएमआई सेटिंग्स और अलार्म गाइडएक संरचित अनुक्रम के लिए. यदि समस्या में रिसाव, बदलता तापमान, गंदा तेल, प्रतिबंधित शीतलन या बार-बार आने वाला अलार्म शामिल हैनिवारक रखरखाव चेकलिस्टउत्पाद की गुणवत्ता को मशीन की स्थिति से जोड़ने में मदद करता है।

फ़ैक्टरी दृश्य: एक दोष रिकॉर्ड बनाएं जिसका उपयोग कोई अन्य शिफ्ट कर सके

"समायोजित तापमान और अब बेहतर" कोई प्रतिलिपि प्रस्तुत करने योग्य रिकॉर्ड नहीं है। एक उपयोगी लॉग संदिग्ध भाग को समय, मशीन स्थिति और सत्यापित परिणाम से जोड़ता है। व्यावहारिक होने पर स्केल या चिह्नित स्थान के साथ दोष की तस्वीर लें और तुलना के लिए एक अनुमोदित अच्छा नमूना रखें।

समायोजन करना और आगे बढ़ना कब बंद करना है

• गार्ड, इंटरलॉक, आपातकालीन स्टॉप या खतरनाक-ऊर्जा नियंत्रण अपेक्षानुसार कार्य नहीं कर रहा है।
• एक यांत्रिक टक्कर, अप्रत्याशित गति, गर्म विद्युत स्थिति, हाइड्रोलिक रिसाव या क्षतिग्रस्त दबाव घटक का संदेह है।
• सत्यापित सामग्री, उपयोगिता और अनुमोदित रेसिपी बेसलाइन बहाल होने के बाद भी वही दोष बना रहता है।
• आदेश और वास्तविक फीडबैक असहमत हैं, या प्रक्रिया नियंत्रित परिवर्तन पर पूर्वानुमानित प्रतिक्रिया नहीं देती है।
• टूलींग की मरम्मत, अंशांकन, प्रोग्राम परिवर्तन या अनुमोदित प्रक्रिया विंडो के बाहर संचालन की आवश्यकता होगी।

बार-बार होने वाली खराबी को रोकना मशीन चालू होने से पहले ही शुरू हो जाता है

एक नई एक्सट्रूज़न ब्लो मोल्डिंग मशीन या नए सांचे के लिए, परीक्षण से पहले स्वीकृति साक्ष्य को परिभाषित करें। पार्ट ड्राइंग, रेज़िन ग्रेड, लक्ष्य वजन, महत्वपूर्ण दीवार स्थान, गर्दन और समग्र आयाम, ट्रिमिंग योजना, रिसाव या दबाव परीक्षण, दृश्य मानदंड, आउटपुट लक्ष्य और संयंत्र उपयोगिताएँ प्रदान करें। एक उपयोगी परीक्षण रिपोर्ट स्वीकृत नमूनों को सटीक साँचे, सामग्री और नुस्खा संशोधन से जोड़ती है।

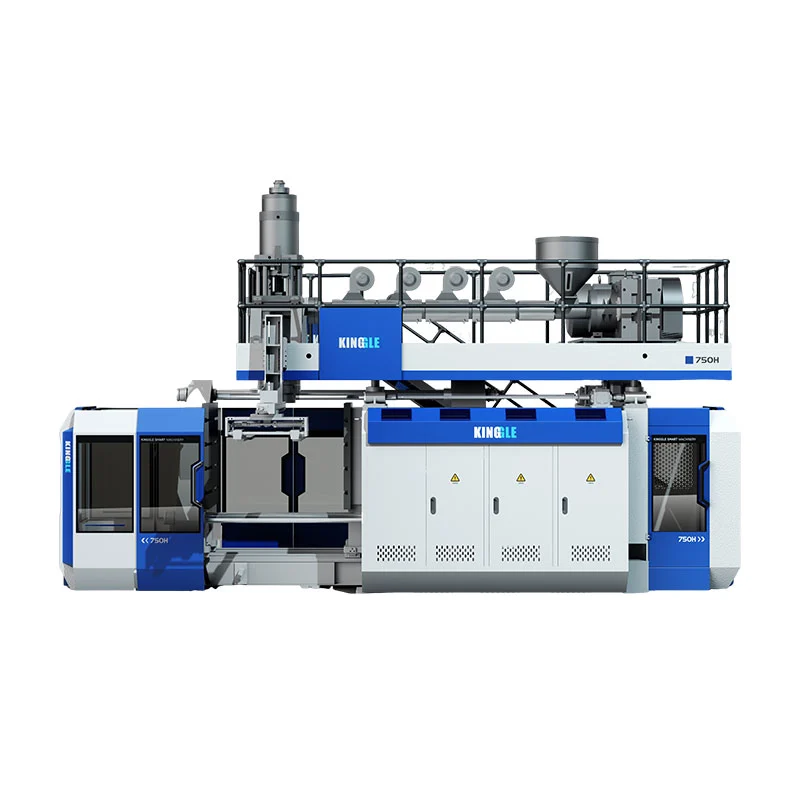

छोटे कंटेनर और उच्च-आउटपुट परियोजनाएं फिट हो सकती हैंनिरंतर बाहर निकालना झटका मोल्डिंग मशीन. बड़े या भारी भागों की आवश्यकता हो सकती हैसंचायक ब्लो मोल्डिंग मशीन. सही चुनाव भाग और प्रक्रिया पैकेज पर निर्भर करता है, न कि केवल दोष के नाम पर। किंगल ब्राउज़ करेंब्लो मोल्डिंग अनुप्रयोगया किसी प्रोजेक्ट-विशिष्ट चर्चा के लिए वास्तविक उत्पाद जानकारी भेजें।
